Прилог 2.

МЕРНЕ МЕТОДЕ

1. За потребе усаглашености и провере усаглашености расхладних уређаја са функцијом директне продаје са захтевима овог правилника, мерења и прорачуни спроводе се на основу српских стандарда којима се преузимају одговарајући хармонизовани стандарди, или на основу других поузданих, тачних и поновљивих метода којима се узимају у обзир општепризнате најсавременије методе у складу са овим прилогом.

Ако је неки параметар декларисан у складу са чланом 5. овог правилника, испоручилац за прорачуне из овог прилога употребљава његову декларисану вредност.

2. ОПШТИ УСЛОВИ ИСПИТИВАЊА

Општи услови испитивања су следећи:

1) услови окружења одговарају Скупу 1 из Табеле 1 – Услови окружења, овог прилога, осим за замрзиваче за сладолед и расхладе витрине за сладолед на кугле, који се испитују у условима окружења који одговарају Скупу 2 из Табеле 1 – Услови окружења, овог прилога;

2) ако температура у одељку може да се мења, испитивања се врше на најнижој радној температури;

3) расхладни аутомати за продају са одељцима променљиве запремине испитују се тако што се одељак са највишом радном температуром подеси на најмању нето запремину;

4) специфична брзина хлађења расхладних витрина за хлађење пића одређује се на основу времена враћања на радну температуру када се половина производа у уређају замени нерасхлађеним производима.

Табела 1
Услови окружења

3. ОДРЕЂИВАЊЕ ИНДЕКСА ЕНЕРГЕТСКЕ ЕФИКАСНОСТИ

Индекс енергетске ефикасности расхладног уређаја са функцијом директне продаје одређује се на следећи начин:

1) Индекс енергетске ефикасности (EEI) расхладног уређаја сa функцијом директне продаје је однос годишње потрошње енергије (AE) у kWh/god и референтне стандардне годишње потрошње енергије (SAE) у kWh/god, изражен у % и заокружен на једно децимално место, по следећој формули:

EEI = AE/SAE.

2) Годишња потрошња енергије (AE), изражена у kWh/god и заокружена на двa децимална места, израчунава се на следећи начин:

AE = 365 x Edaily,

при чему је:

– Edaily потрошња енергије расхладног уређаја са функцијом директне продаје током 24 сата, изражена у kWh/24h и заокружена на три децимална места.

3) Стандардна годишња потрошња енергије (SAE) изражава се у kWh/god и заокружује на два децимална места.

Код расхладних уређаја са функцијом директне продаје чији су сви одељци у истој температурној класи и код расхладних аутомата за продају, SAE се израчунава на следећи начин:

SAE = 365 x P x (M + N x Y) x C.

Код расхладних уређаја са функцијом директне продаје чији су одељци у различитим температурним класама, осим код расхладних аутомата за продају, SAE се израчунава на следећи начин:

Симболи у наведеним формулама објашњени су се у подтач. (1)–(5) ове тачке.

(1) Мало слово c означава референтни број за тип одељка у распону од 1 до n, при чему је n укупан број различитих типова одељака;

(2) Вредности за M и N су дате у Табели 2 – Вредности за M и N, овог прилога;

Табела 2
Вредности за M и N

(3) Вредности за температурни коефицијент C дате су у Табели 3 – Температурни услови и одговарајуће вредности температурног коефицијента C, овог прилога.

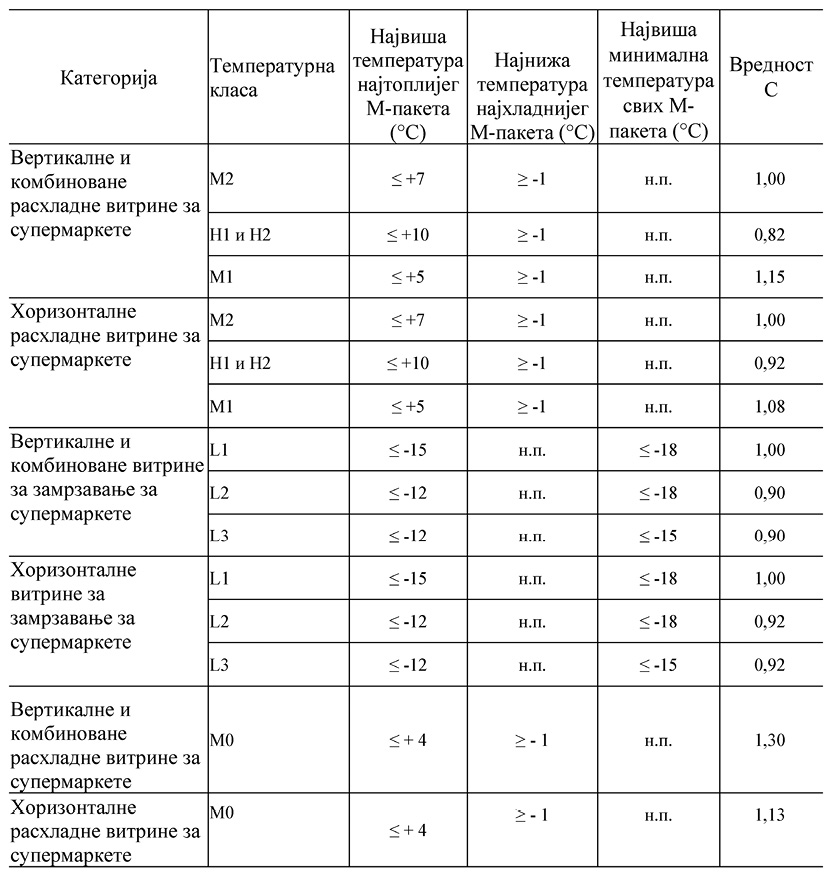

Табела 3
Температурни услови и одговарајуће вредности температурног коефицијента C

Расхладне витрине за супермаркете

Витрине за сладолед на кугле

Расхладни аутомати за продају

при чему:

– код аутомата за продају са више температура, TV је просек вредности TV1 (највиша измерена температура производа у најтоплијем одељку) и TV2 (највиша измерена температура производа у најхладнијем одељку), заокружен на једно децимално место;

– категорија 1 су расхладни уређаји за лименке и боце са затвореном предњом страном, у којима су производи наслагани једни на друге; категорија 2 су расхладни уређаји са стакленом предњом страном за лименке и боце, слаткише и грицкалице; категорија 3 су расхладни уређаји са стакленом предњом страном искључиво за кварљиве прехрамбене производе; категорија 4 су расхладни уређаји са стакленом предњом страном са више температура; категорија 6 су комбиновани уређаји са више категорија уређаја у истој витрини, са једном јединицом за хлађење.

– н.п је скраћеница за: није применљиво.

Други расхладни уређаји са функцијом директне продаје

(4) Прорачун коефицијента Y

a) Коефицијент Y за расхладне витрине за хлађење пића израчунава се на следећи начин:

Yc је еквивалентна запремина одељака расхладне витрине за хлађење пића са задатом температуром Tc, (Veq c), и израчунава се на следећи начин:

Yc = Veq c = GrossVolumec x ((25 – Tc)/20) x CC;

при чему је Tc просечна температура одељка, а CC фактор климатске класе.

Вредности за Tc наведене су у Табели 4 – Температурне класе и одговарајуће просечне темпeратуре одељака (Tc) за расхлaднe витрине за хлађење пића, овог прилога.

Вредности за CC наведене су у Табели 5 – Радни услови и одговарајуће вредности за СС за расхладне витрине за хлађење пића, овог прилога.

Табела 4
Температурне класе и одговарајуће просечне температуре одељака (Tc) за расхладне витрине за хлађење пића

Табела 5
Радни услови и одговарајуће вредности за CC за расхладне витрине за хлађење пића

б) Коефицијент Yc се за замрзиваче за сладолед израчунава на следећи начин:

Yc је еквивалентна запремина одељка замрзивача за сладолед са задатом температуром Tc, (Veqc) и израчунава се на следећи начин:

Yc = Veqc = NetVolumec x ((12 – Tc)/30) x CC;

при чему је Tc просечна температура, а CC је фактор климатске класе.

Вредности за Tc наведене су у Табели 6 – Температурне класе и одговарајуће просечне температуре одељака (Tc) за замрзиваче за сладолед, овог прилога.

Вредности за CC наведене су у Табели 7 – Радни услови и релевантне вредности за СС за замрзивач за сладолед, овог прилога.

Табела 6
Температурне класе и одговарајуће просечне температуре одељака (Tc) за замрзиваче за сладолед

Табела 7
Радни услови и одговарајуће вредности за CC за замрзиваче за сладолед

в) Коефицијент Y се за расхладне аутомате за продају израчунава на следећи начин:

Y је нето запремина расхладног аутомата за продају једнака збиру запремина свих одељака у којима се чувају производи директно доступни за продају и запремине простора кроз које производи пролазе током поступка продаје, изражена у литрама (l) и заокружена на најближи цео број.

г) За остале расхладне уређаје са функцијом директне продаје, Yc је збир укупне површине за излагање свих одељака исте температурне класе у расхладном уређају са функцијом директне продаје, изражен у квадратним метрима (m2) и заокружен на два децимална места.

(5) Вредности за P наведене су у Табели 8 – Вредности Р, овог прилога.

Табела 8
Вредности P
