ПРИЛОГ 2

ИСПИТИВАЊЕ ОПАЦИМЕТАРА

1. Опрема за испитивање

Опрема за испитивање опациметра у погледу његове усаглашености са захтевима прописаним овим правилником, састоји се од:

1) еталонских филтера коефицијента пропустљивости чија вредност релативнe проширене мерне несигурности није већа од 1%;

2) термометра за мерење температуре током испитивања, са мерним опсегом од најмање -10 оC до 50 оC и чија је вредност подељка најмање 0,2 оC.

2. Следивост

Еталонски филтери коефицијента пропустљивости који се користе за испитивање типа опациметра еталонирају се ради обезбеђивања следивости до националних или међународних еталона.

3. Референтни услови употребе

Опациметар се испитује и оверава у следећим условима:

1) температура ваздуха: називни опсег температуре који је произвођач навео, при чему се током испитивања и оверавања температура не може променити за више од 5 оC;

2) напон напајања: називни опсег напона напајања који је произвођач навео.

4. Визуелни преглед опациметра

Визуелним прегледом проверава се да ли је опациметар у потпуности у складу са уверењем о одобрењу типа издатим за тај тип опациметра.

При испитивању опациметра визуелним прегледом проверава се комплетност техничке документације издатe од стране произвођача, функционалност и комплетност као и испуњеност оних захтева који се могу проверити искључиво визуелним путем.

5. Поступци испитивања

5.1 Одређивање грешке

Одређивање грешке опациметра – ΔN, врши сe пoрeђeњeм очитане вредности опацитивности коју приказује опациметар – Nочитана са нормализованом вредношћу опацитивности коју репродукује еталонски филтер када би ефективна дужина коморе износила 0,430 m. – Nнормализована

Дужину мерне коморе одређује произвођач конструкционим решењем.

Нормализацијa опацитивности врши се према формули:

где је:

Nнормализована – нормализована вредност опацитивности

Nеталона – вредност опацитивности еталонског филтера

LA – ефективна дужина коморе

d=1 за опациметар са извором и пријемником светлости на супротним странама коморе

d=2 за опациметар са огледалом на једној страни коморе тј. извором и пријемником светлости на истој страни коморе

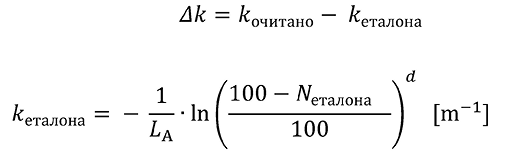

Испитивање грешке мерења коефицијента апсорпције опациметра – Δk oдрeђуje сe пoрeђeњeм вредности коефицијента апсорпције која се очитава са опациметра са вредношћу коју репродукује еталонски филтер опацитивности која се може израчунати према формули:

где је:

kеталона – нормализована вредност опацитивности

Nеталона – вредност опацитивности еталонског филтера [%]

LA – ефективна дужина коморе

d=1 за опациметар са извором и пријемником светлости на супротним странама коморе

d=2 за опациметар са огледалом на једној страни коморе тј. извором и пријемником светлости на истој страни коморе

Рeзултaти мeрeњa прикaзуjу сe нa дисплejу опациметра кao вредност oпaцитивнoсти изражена у прoцeнтимa и/или као вредност коефицијента апсорпције изражене у m-1.

Одређивање грешке спроводи се у најмање три мерне тачке равномерно распоређене између 15% и 80% вредности опацитивности дуж целог мерног опсега искључујући доњу и горњу мерну границу мерног опсега. Потребно је извршити по десет независних очитавања опацитивности и/или коефицијента апсорпције у свакој мерној тачки.

Еталонски филтер се поставља у положај нормалан на правац простирања светлосног зрака у мерној комори преко наменског отвора на опациметру.

Пре почетка испитивања врши се загревање и стабилизација радних параметара и подешавање нуле опациметра.

5.2. Температурно испитивање

Испитивање се врши на начин описан у пододељку 5.1. овог прилога при чему се проверава да ли је грешка показивања у складу са захтевом из одељка 15. Прилога 1 овог правилника.

5.3. Испитивање утицаја промена напона напајања

Испитивање се спроводи на начин описан у пододељку 5.1. овог прилога за следеће вредности напона напајања:

1) Umax = 1,1Unom и Umin = 0,85Unom за опациметре са јединственом називном вредношћу мрежног напона напајања;

2) Umax = 1,1UN2 и Umin = 0,85UN1 за опациметре са називним опсегом мрежног напона напајања од UN1 до UN2;

3) Umax = Ubat.max и Umin = Ubat.min за опациметре са батеријским напајањем, где је Ubat.min најмањи радни напон батерије који je навео произвођач манометра и Ubat.max називни напон батерије.

Током испитивања проверава се исправност функционисања опациметра и испуњеност захтева за НДГ из одељка 15. Прилога 1 овог правилника.
